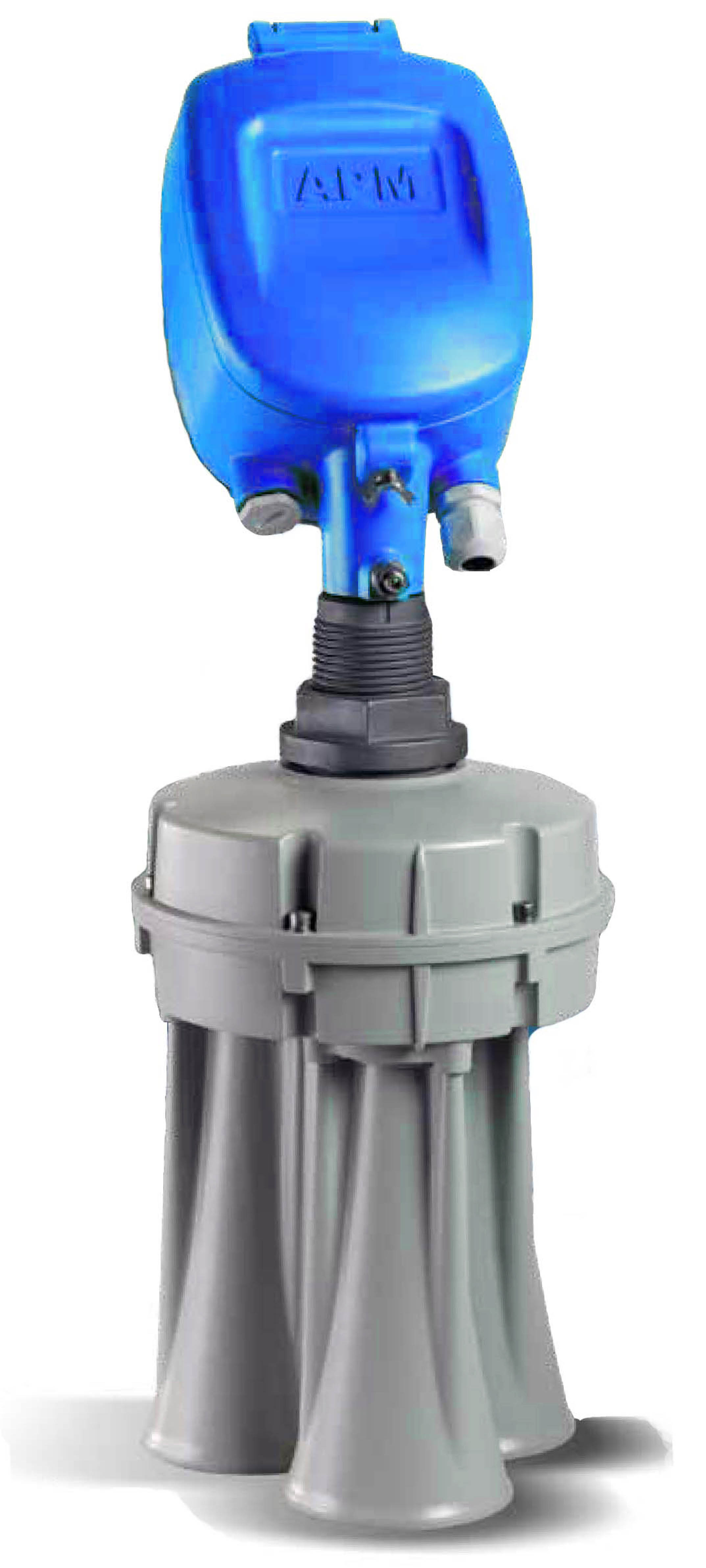

	3D雷達物位變送器
	添加時間: 2014-8-13 點擊次數: 次【查看圖片】【RSS資源瀏覽】【PDF在線閱讀】【參數資料下載】

3D雷達物位變送器原于歐洲因其特殊的測量特性，可對強灰塵的現場進行準確的測量,其穩定和準確的表現也同樣體現在其它復雜的測量環境下。輸出的4線制4~20mA信號可以提供遠端控制,采用了獨特的測量頻率及回波處理技術，工作方式可不受介電常數影響，適用于各種固體物料、液體的測量，對人體及環境無傷害。

應 用 :
煤廠，電廠，水泥
石油化工
食品行業
一般工業應用

特性: 測量范圍大，精度高
非接觸式測量，因此適用于比較復雜的工況
突出表現在測高灰塵的場合
輸出信號4~20mA/HART/RS485

技術參數

型號	3D雷達物位變送器
圖片
應 用	可測固體和液體介質,適用于各種復雜測量，灰塵大等介質，
測量范圍	0~70米
連接方式	法蘭DN200
料倉開口	Φ220
工作壓力	-1.0~3.0Pa
工作溫度	-40~100℃
精度	< 0.2% (頂部盲區500mm)
采樣	回波采樣 55次/秒
防護等級	IP66
信號輸出	4線4~20mA/HART/RS485
天線材質	鋁合金
電纜接口	M20x1.5（電纜直徑7~10mm）
電源	電源：24VDC（±10%）；波紋電壓：1Vpp; 耗電量：最大120mA
環境溫度	-40~80℃
顯示方式	液晶顯示
通訊方式	HART/RS485

安裝說明

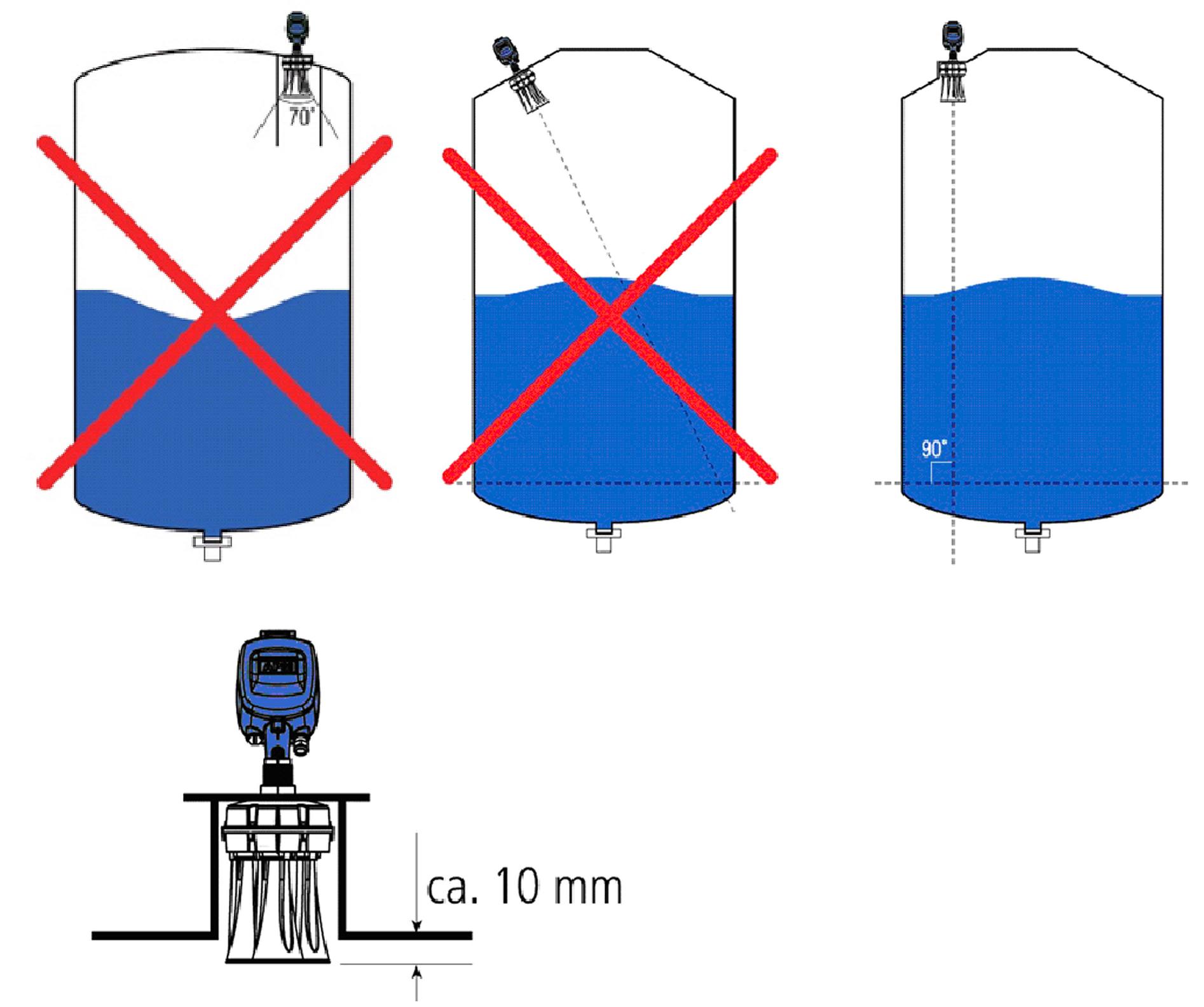

l 安裝位置優化測量

正確的安裝位置為：離罐壁距離為罐直徑1/6處，最小距離為500mm。

不可安裝在入料口上方。

盡可能避免罐內障礙物，如開關，儀表，加熱線圈，真空環和擋板等等

喇叭口進入料倉不小于10mm

必須垂直安裝于料倉

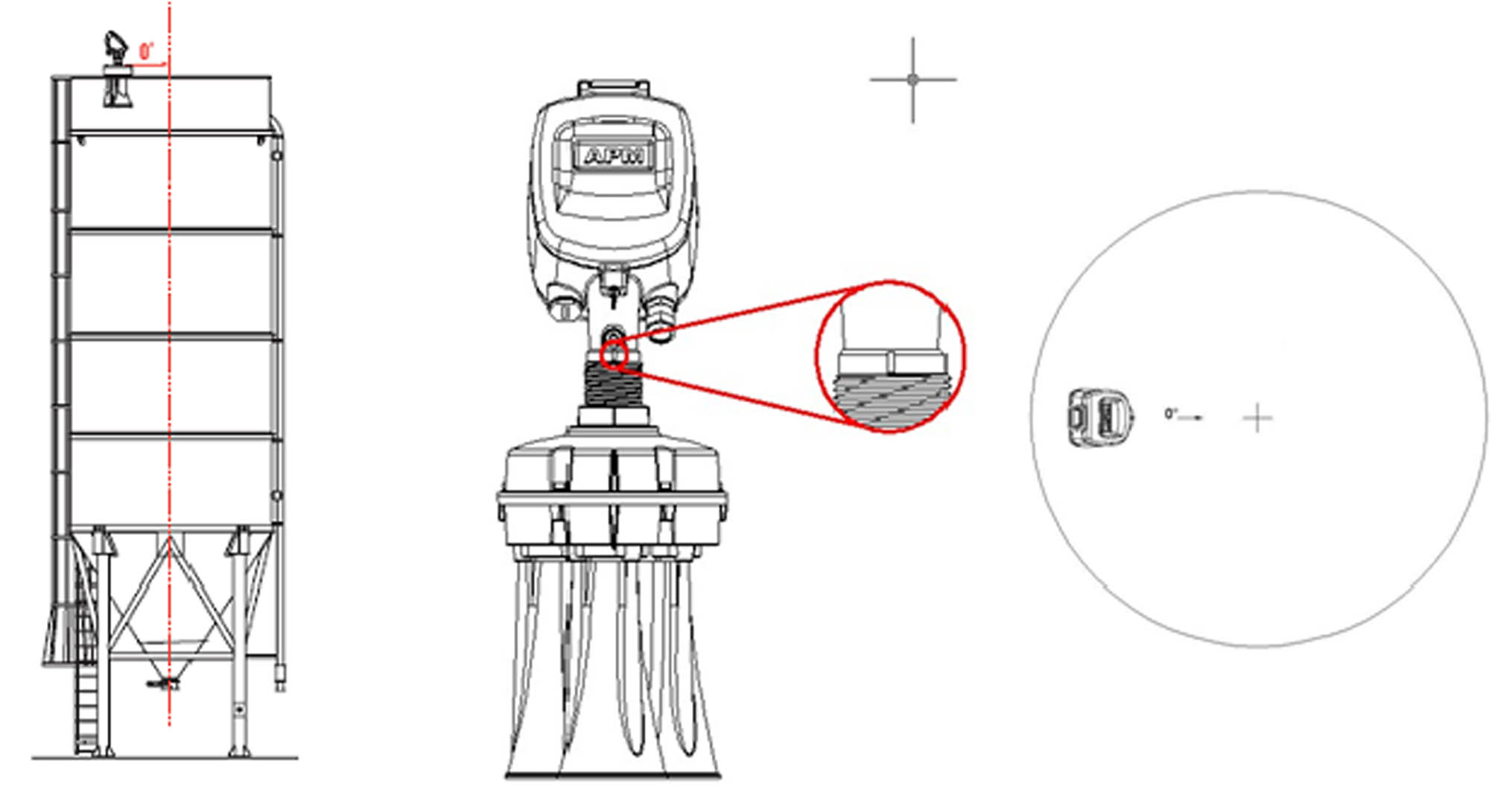

l 0度標記需要指向料倉的中心（包括方形倉及開放倉）

調 試

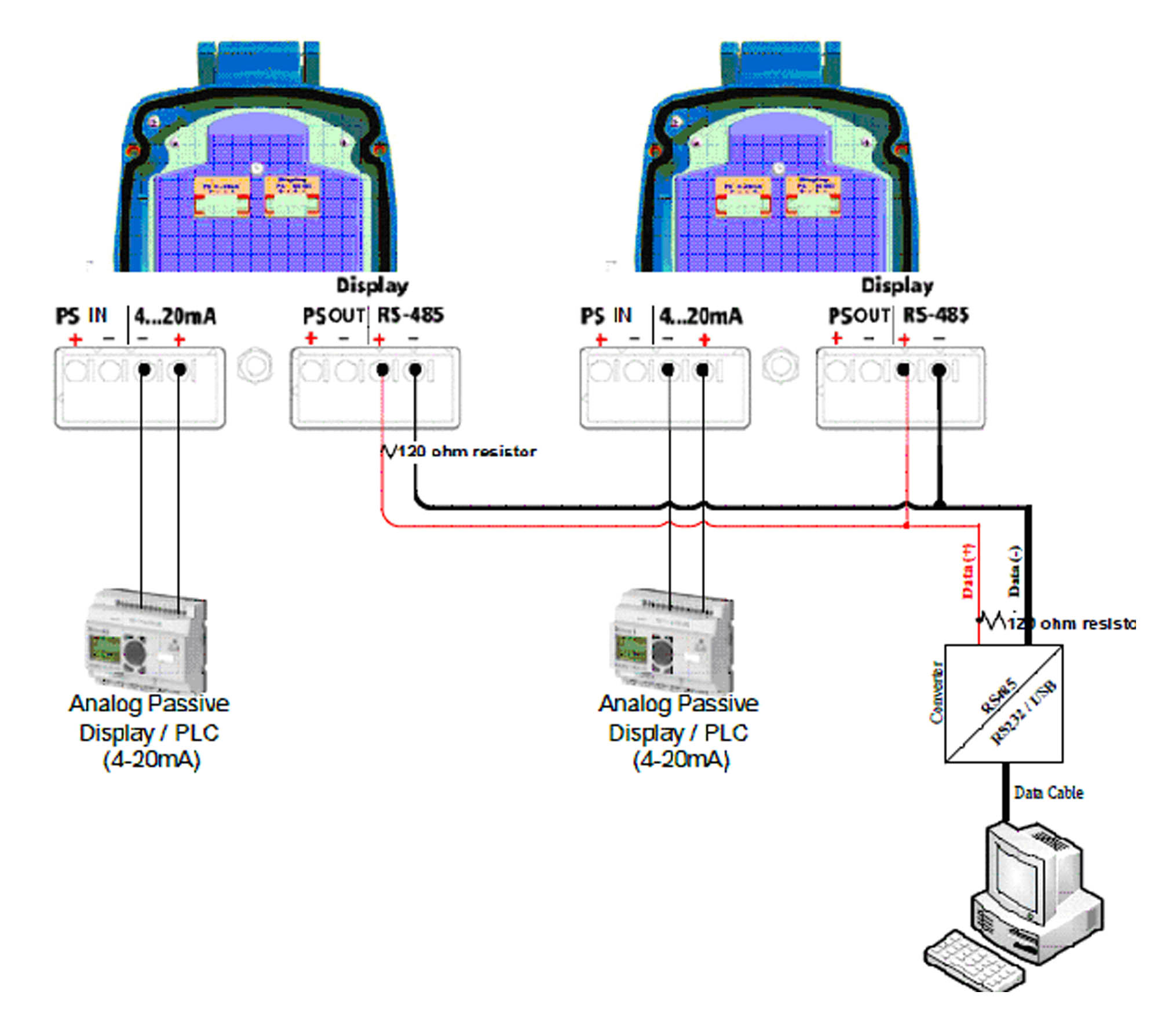

3D雷達物位變送器調試方式：

儀表尺寸

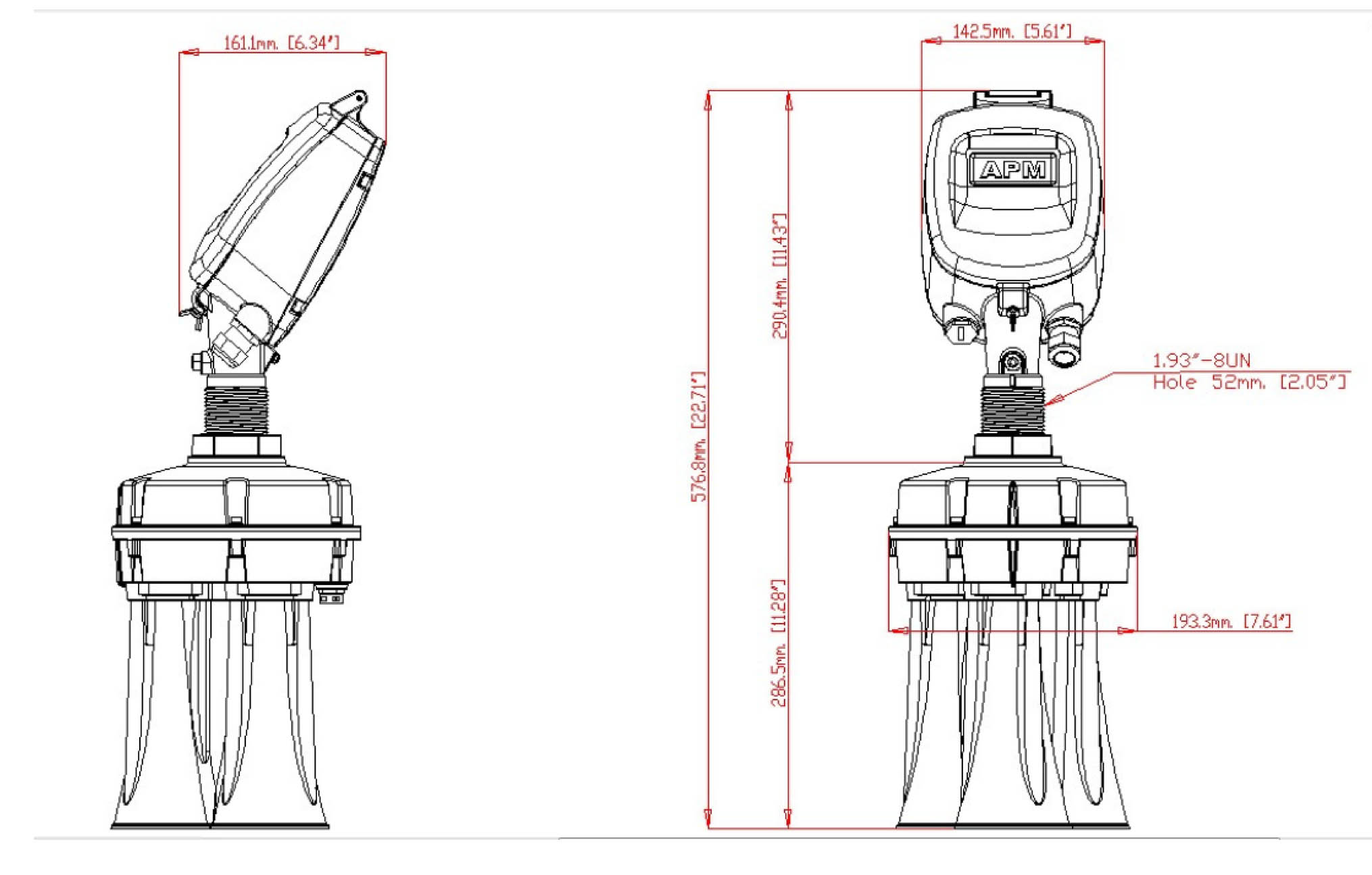

l 3D雷達物位變送器尺寸
